Product Description

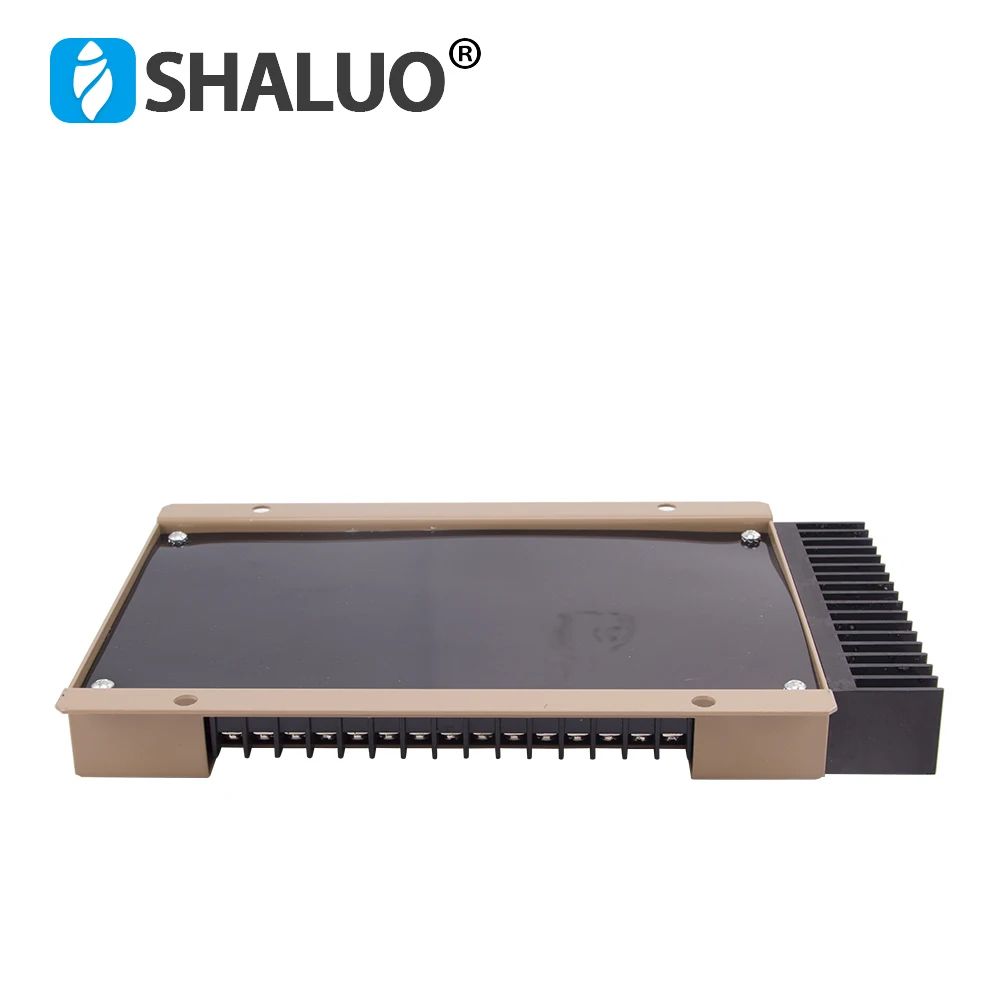

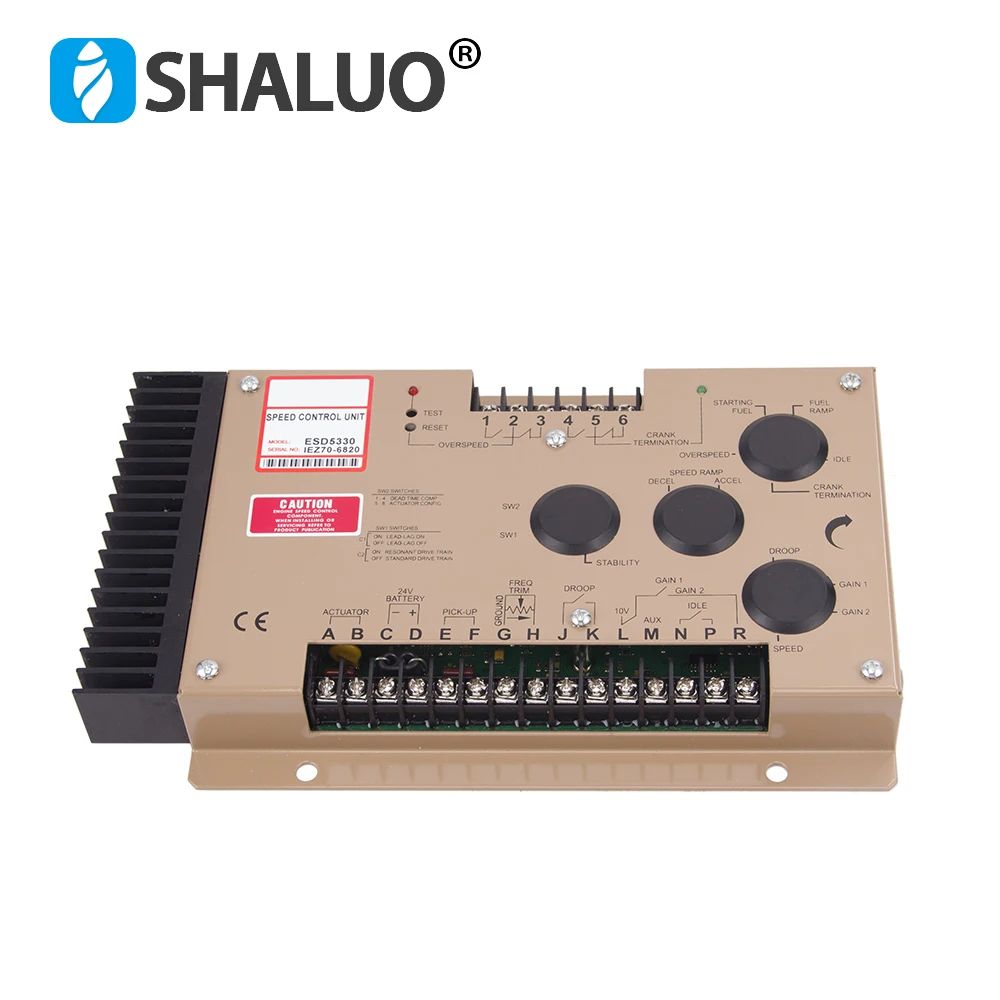

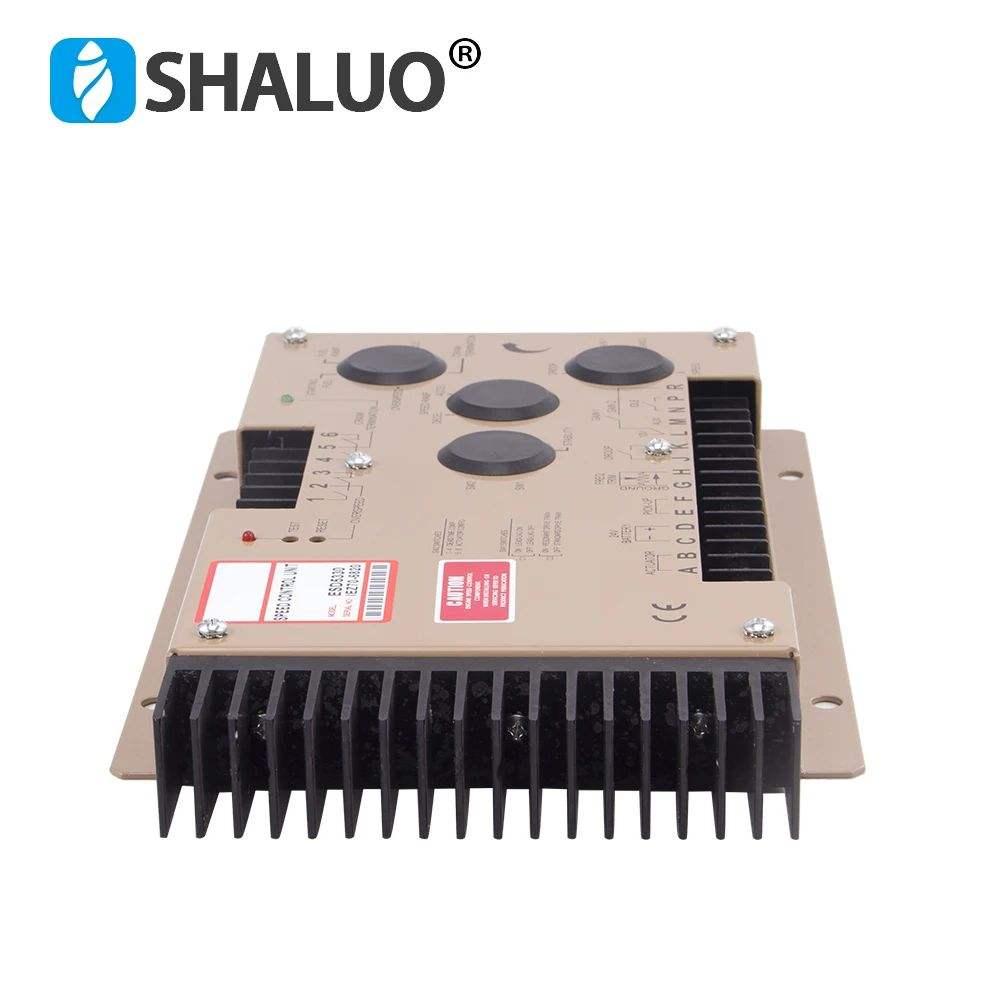

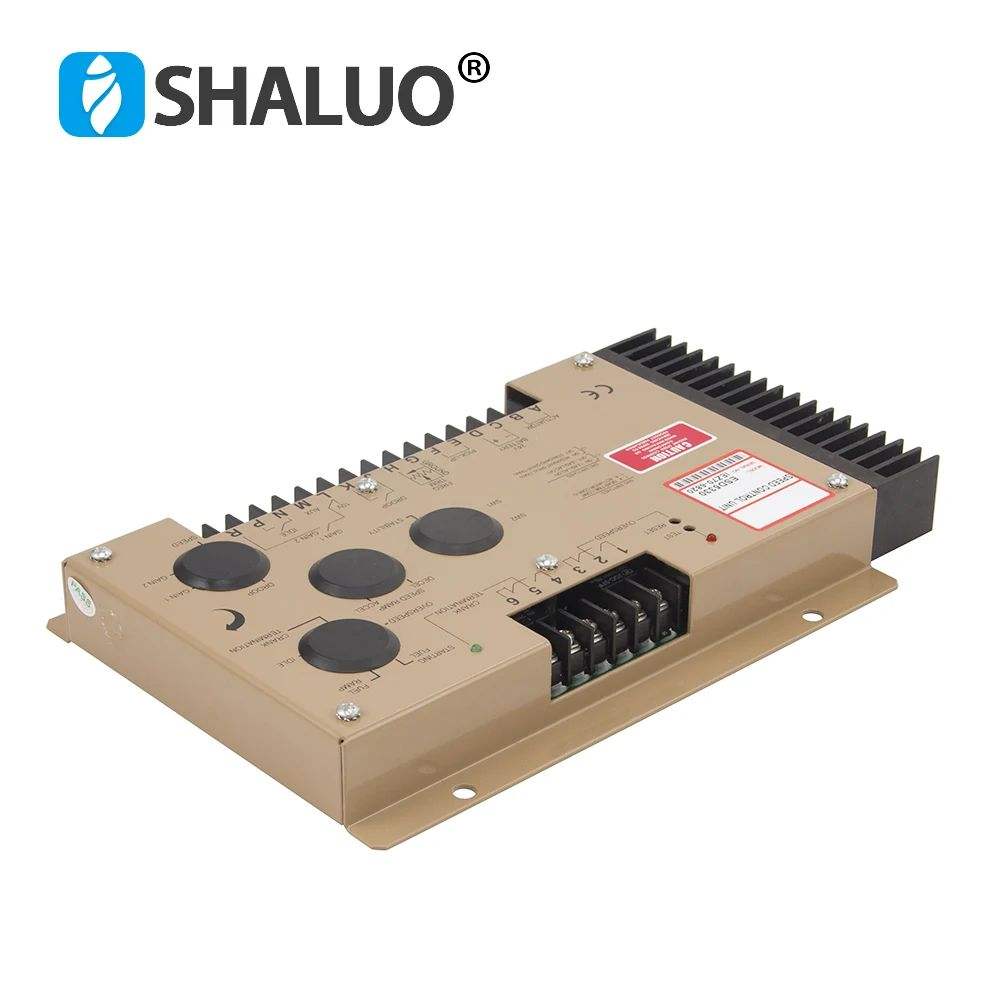

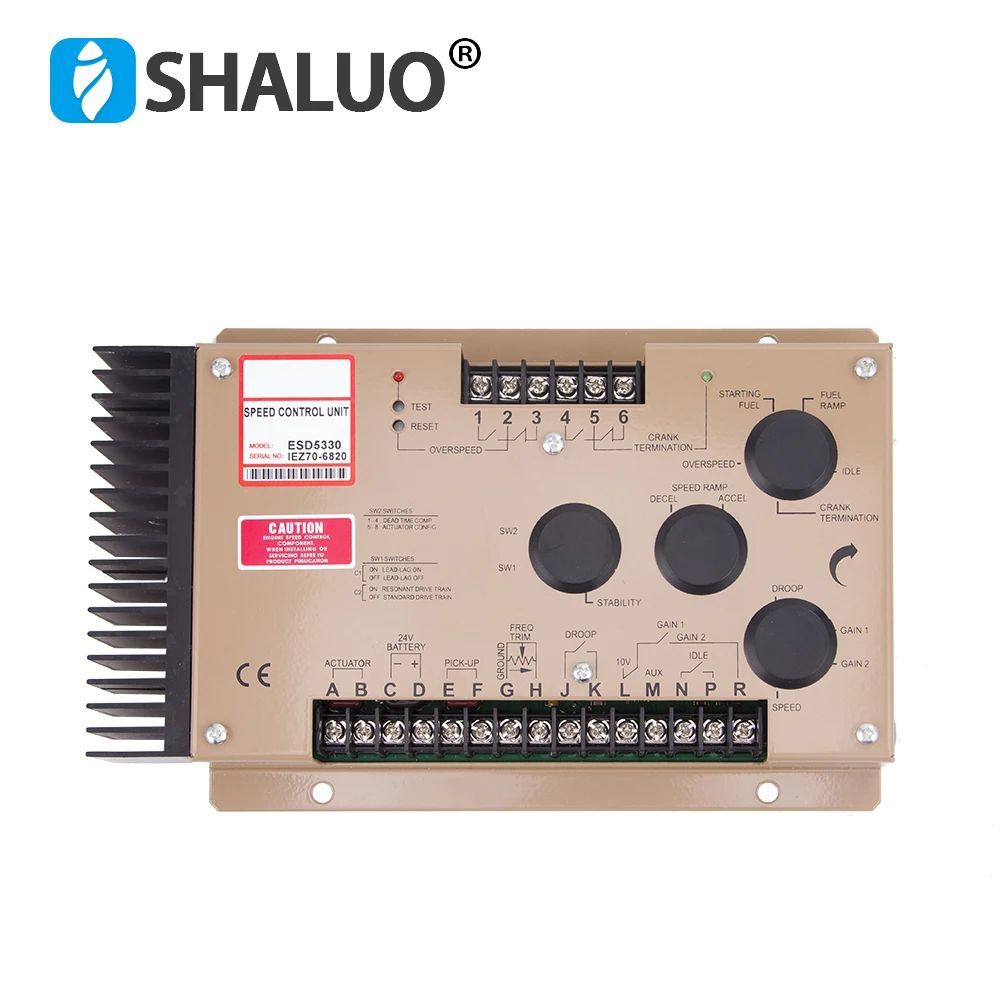

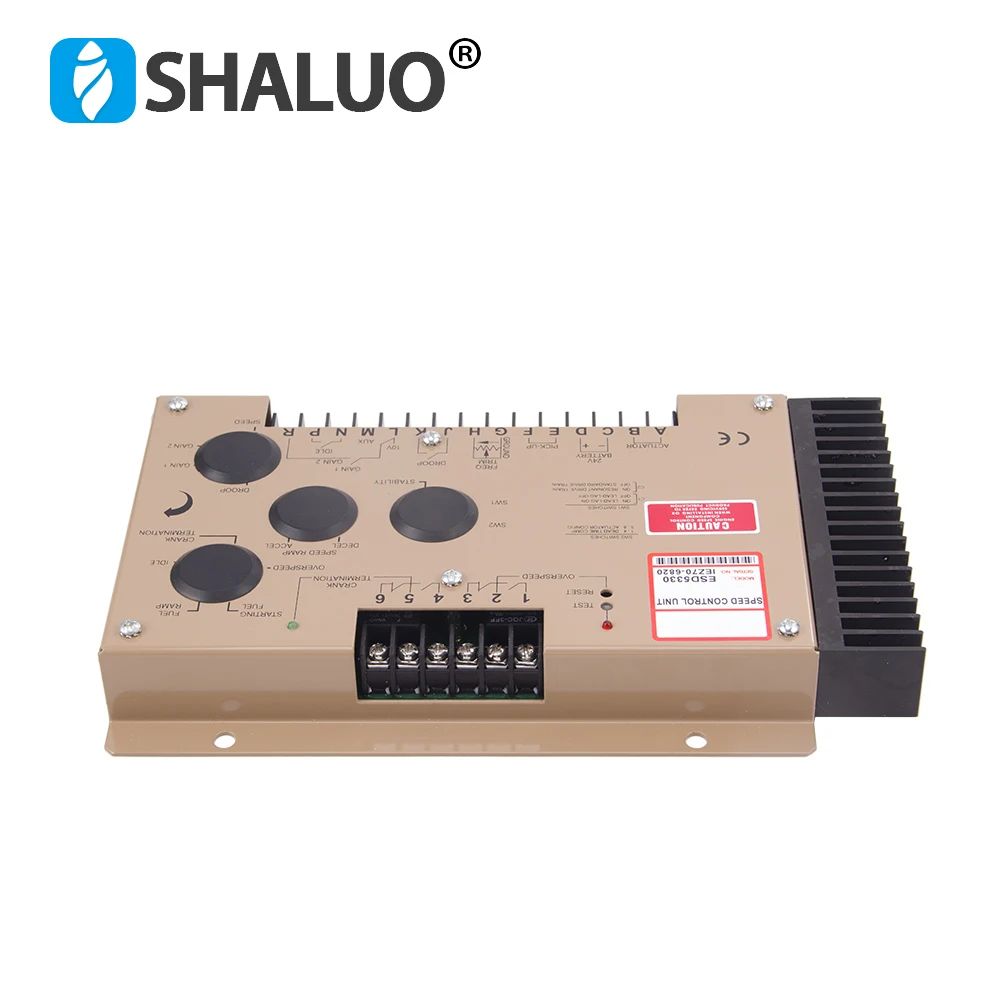

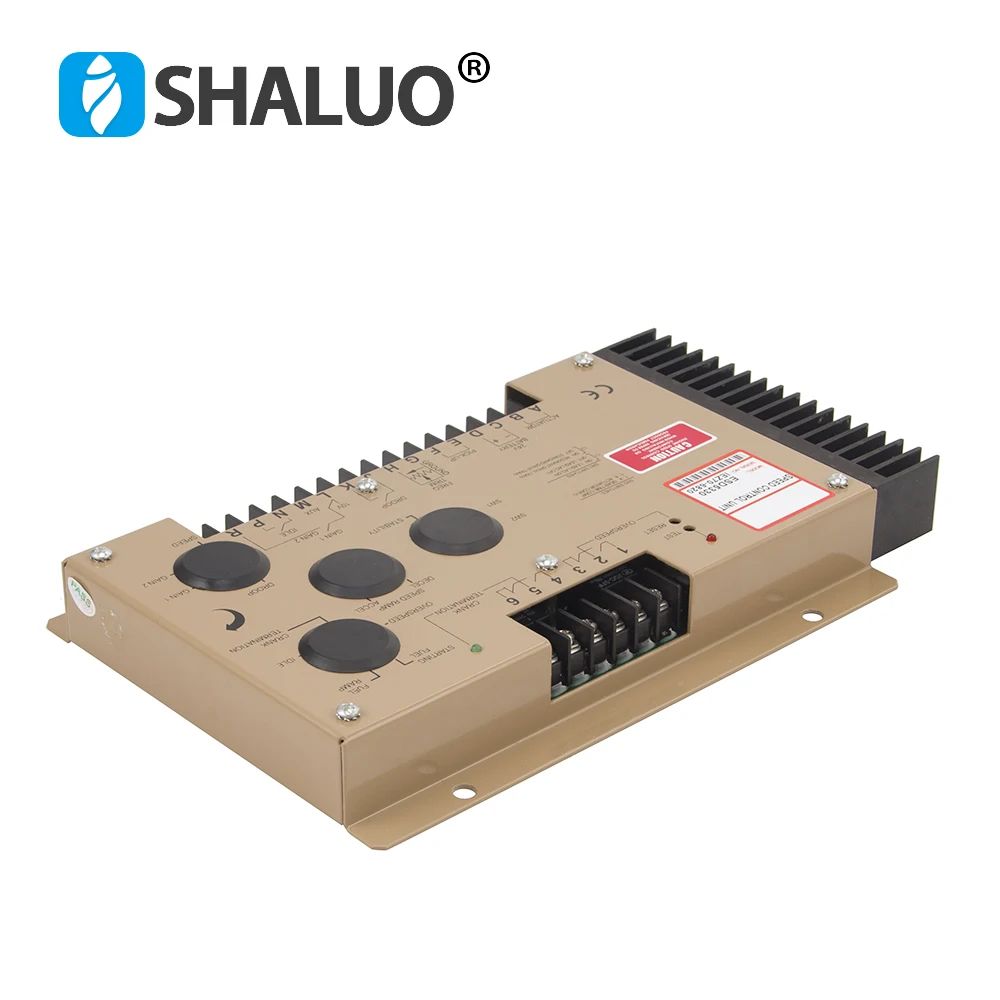

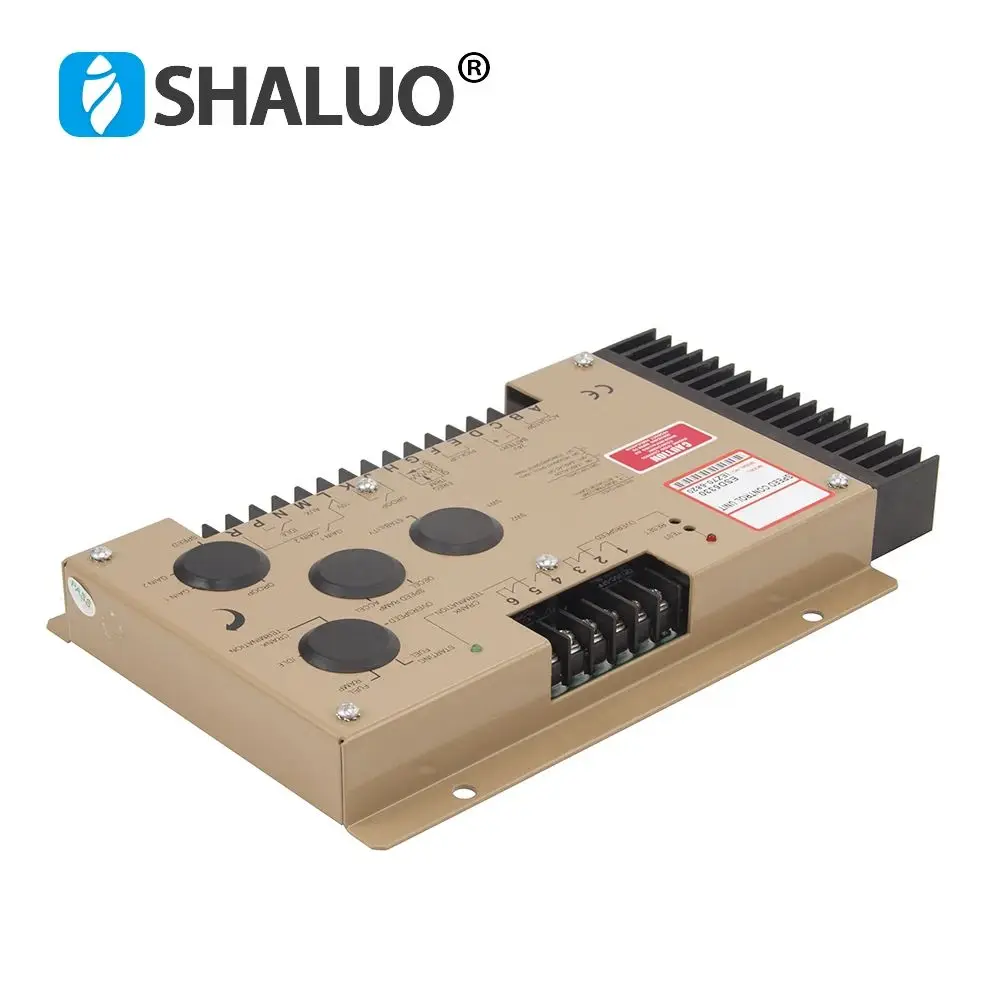

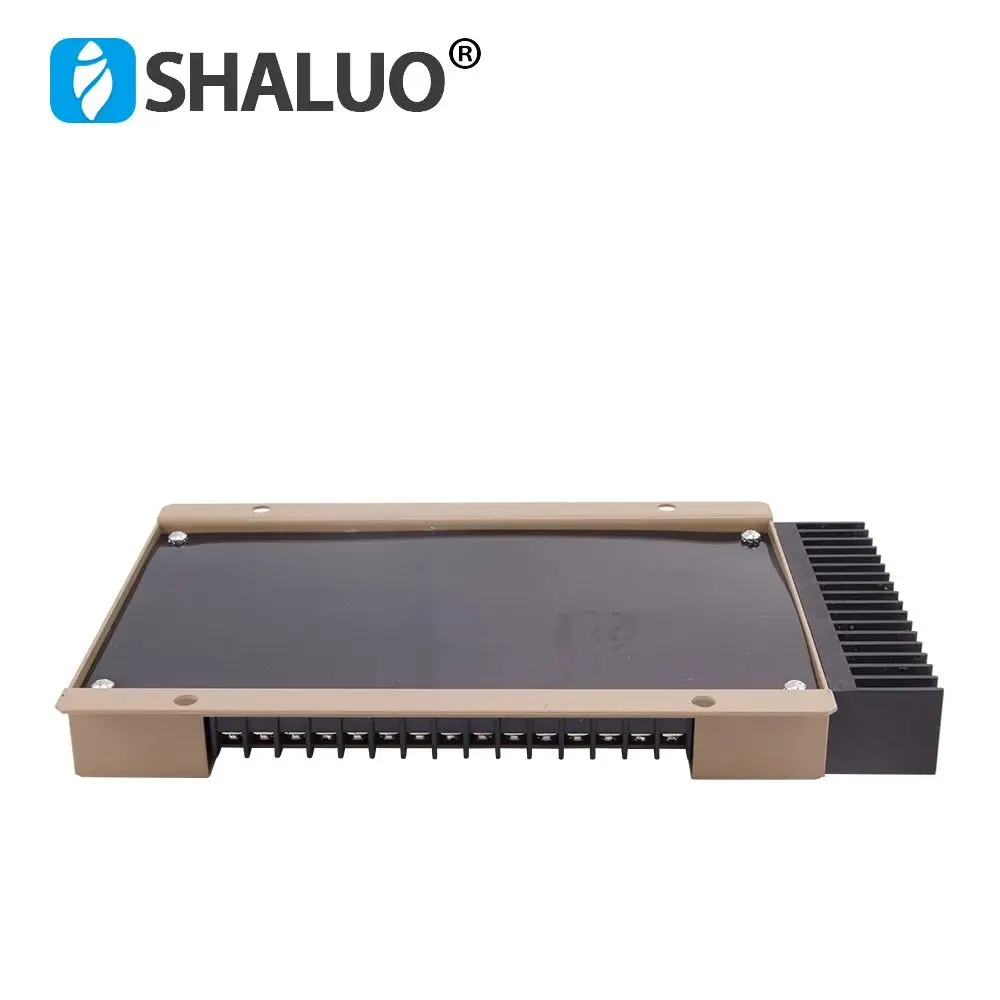

Speed Control Unit ESD5330
1) TOEPASSING INFORMATIE:
De PER5330 series snelheid controle-eenheid is robuust genoeg geplaatst in een kast of motor gemonteerde behuizing met andere
gewijd controle apparatuur. de printplaat is conformally gecoat om seal Vocht en weerstaan trillingen. als water,mist of
condensatie kan in contact komen met de controller, het moet verticaal worden gemonteerd. dit zal eventuele geaccumuleerde
vloeistoffen weglopen van de speed control unit.
2) BEDRADING:

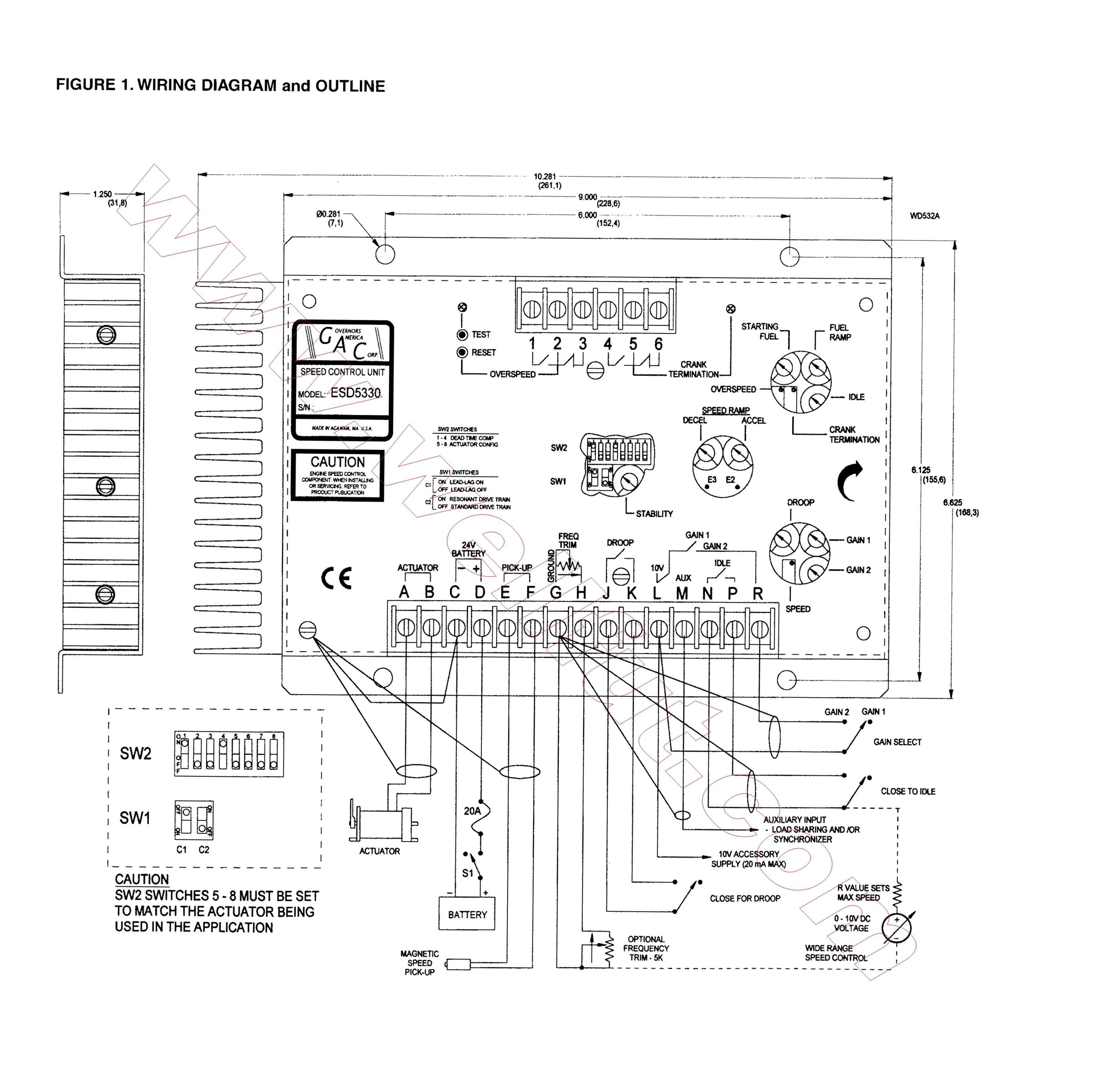

De elektrische aansluitingen worden geïllustreerd in figuur 1. op pagina 3. Actuator en Batterij verbindingen terminals ABC en D
moet adequaat sized met respect om maximale stroomverbruik van de actuator dat wordt gebruikt. Lange kabels vereisen een verhoogd
draad size minimaliseren spanning daalt.
Batterij positieve (+) ingang, Terminal D, moet worden gesmolten voor 20 Amps als geïllustreerd te beschermen systeem bedrading.
De magnetische snelheidssensor verbindingen Terminals E en F moet afgeschermde voor hun gehele lengte. De snelheid sensor kabel
shield moet alleen worden aangesloten op de geval zoals.
Het schild moet worden geïsoleerd om verzekeren dat geen andere deel van het in contact komt met motor grond, anders, verdwaalde
signalen kunnen worden geïntroduceerd in de PER5330 waardoor grillig bediening.
| Input | Supply | 24 ± 20% VDC batterij systemen (voorbijgaande en reverse spanning beschermd) |
| Polariteit | Negatieve Grond (Case Geïsoleerd) | |
| Stroomverbruik | 100 MA (Geen actuator stroom) | |
| Maximale Actuator Stroom | Intern beperkt tot 9 EEN continue | |
| Snelheidssensor Signaal | 0.5-50 volt RMS | |
| Prestaties | Isochrone Bediening/Steady State Stabiliteit | ± 0.25% of beter |
| Snelheid Bereik/Gouverneur | 1K tot 7.5K Hz continu | |
| Speed Drift met Temperatuur | ± 1 Max | |
| Idle Passen CW | 25-85% van nominale snelheid | |
| Droop Bereik | Instelbaar van 0-5% voor een 1.5 EEN actuator huidige verandering | |
| Droop Adj. Max. (K-L Doorverbonden) | 400Hz., ± 75Hz. Per 1.0A veranderen | |
| Speed Trim Bereik | ± 200Hz | |
| Afstandsbediening Variabele Snelheid Bereik | 25 tot 100% van nominale snelheid | |
| Terminal Gevoeligheid H | -105Hz, ± 15Hz/Volt @ 5 K Impedantie | |
| Terminal Gevoeligheid M | -130Hz, ± 15Hz/Volt @ 1 M Impedantie | |
| Terminal Gevoeligheid K | -685Hz, ± 40Hz/Volt @ 225 K Impedantie | |
| Terminal Gevoeligheid N | + 1000Hz, ± 50Hz/Volt @ 8 K Impedantie | |
| Milieu | Omgevingstemperatuur Bereik | -40 tot + 85 Graden. C |
| Relatieve Vochtigheid | Tot 95% | |
| Alle Oppervlakken | Schimmel Bewijs en Corrosie Resitant | |
| Betrouwbaarheid | Trillingen | 1G bij 20 tot 100Hz. |
| Shock | 10G (11 ms) | |
| Testen | 100% functioneel Getest |
